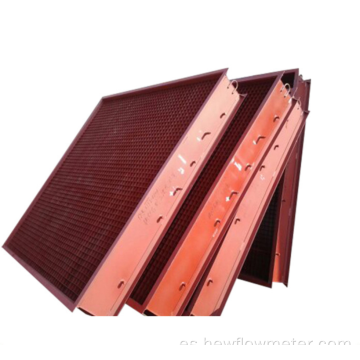

Medidor de flujo de medición de viento de sección transversal

El dispositivo de medición de viento de sección transversal de matriz es un nuevo medidor de flujo de estructura diseñado y fabricado en función del principio del tubo de pitot y el método de área de velocidad. Mide el área del dispositivo de medición del viento de sección transversal de una tubería cerrada (tubo de sección de sección transversal circular, rectangular u otra de forma especial) y la velocidad de flujo promedio axial del fluido que pasa a través del área. De acuerdo con las diferentes formas y tamaños transversales de la tubería medida, los tubos de promedio de velocidad múltiple con estructuras únicas se instalan en el interior. La presión diferencial promedio se obtiene a través de la igualación de presión para obtener el caudal. Su principio de medición es: un medidor de flujo desarrollado basado en el principio del método del área de velocidad. El método de área de velocidad divide la sección transversal donde la velocidad del flujo se mide en muchas unidades pequeñas. Suponiendo la velocidad de flujo VI de cada área de la unidad, el caudal total es igual a la suma de las tasas de flujo que fluyen a través de todas las áreas de la unidad pequeña. Cuanto más se divide el área de la unidad, más preciso será el caudal medido. El dispositivo de medición de viento de sección transversal de matriz se desarrolla en función de este principio.
Los dispositivos de medición del viento de la sección transversal de la matriz se pueden dividir en formas de estructura rectangular y formas de estructura circular de acuerdo con sus formas de tubería. También se dividen en tipos con rejillas y tipos de rectificadores sin rejillas de rectificadores (como se muestra en la figura a continuación). Forma estructural rectangular: los lados largos y cortos de la tubería rectangular se dividen en longitudes iguales, y la sección transversal de la tubería rectangular se divide uniformemente en varias unidades pequeñas con áreas iguales. Mida la velocidad del flujo en el punto central de cada unidad pequeña, y luego divida las pequeñas unidades en la velocidad de flujo promedio es la velocidad de flujo promedio de toda el área transversal grande. Forma estructural circular: la sección de tubería circular se divide en varios anillos concéntricos de área igual (el centro es el círculo), se mide la velocidad de flujo de cada anillo y luego se promedia la velocidad de flujo de todos los anillos (incluido el círculo central) , es decir, se obtiene la velocidad de flujo promedio de la sección transversal circular.
