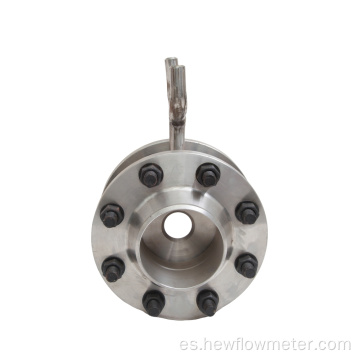

Medidor de flujo de placa de orificio

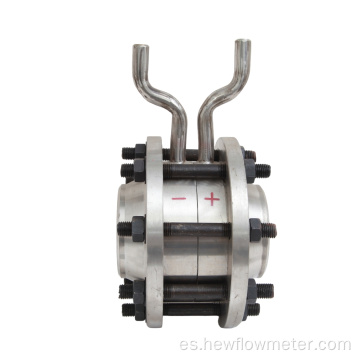

El medidor de flujo de la placa de orificio, también conocido como medidor de flujo de presión diferencial, consiste en una parte de detección primaria (parte del acelerador) y un dispositivo secundario (transmisor de presión diferencial e indicador de flujo). Ampliamente utilizado en la medición de flujo de gas, vapor y líquido. Tiene las ventajas de estructura simple, mantenimiento conveniente y rendimiento estable. El principio básico es que debido a que la apertura del miembro del estrangulamiento es más pequeña que el diámetro interno de la tubería, cuando el fluido fluye a través del miembro del estrangulamiento, la sección transversal del haz de flujo se reduce repentinamente y la velocidad de flujo se acelera. La presión estática del fluido en el extremo posterior del miembro del estrangulamiento disminuye, lo que resulta en una diferencia de presión estática antes y después del miembro del estrangulamiento (ver el diagrama esquemático del dispositivo de estrangulamiento). Existe una relación numérica definitiva entre la diferencia de presión estática y el caudal de fluido a través del cual pasa el fluido. Use un transmisor de presión diferencial (o medidor de presión diferencial) para medir la presión diferencial antes y después del miembro del estrangulamiento para medir la velocidad de flujo.
