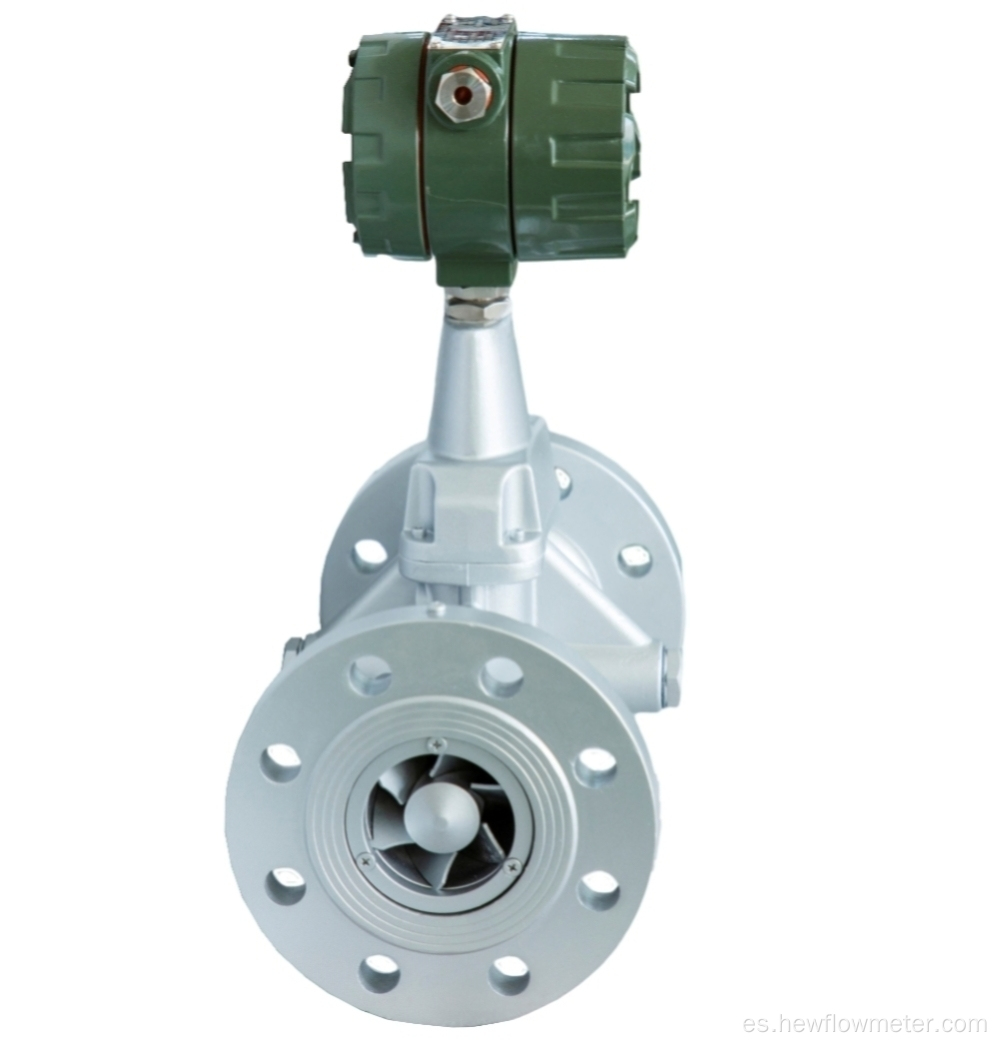

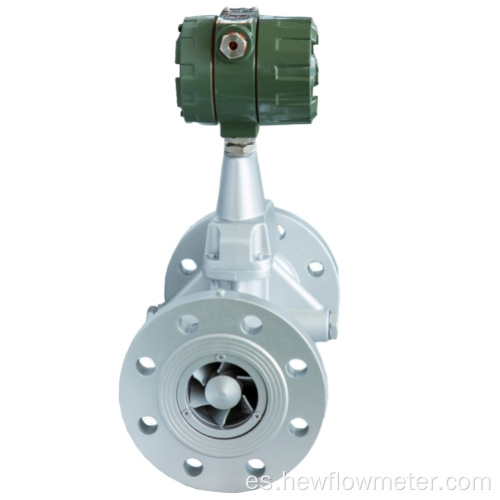

Medidor de flujo de vórtice de precesión

Descripción del Producto:

El medidor de flujo de vórtice HW-Lux es una colección de flujo, temperatura, función de detección de presión en una, y puede compensar automáticamente la temperatura, la presión, el factor de compresión, el petróleo, el químico, la energía eléctrica, la metalurgia y otras industrias para la medición de gas instrumento ideal . El medidor de flujo de vórtice de precitación HW-Lux se puede utilizar ampliamente en petróleo, químico, energía eléctrica, metalurgia, suministro de gas urbano y otras industrias para medir diversos flujo de gas, es el campo petrolero actual y la transmisión de gas natural urbano y la medición de la distribución y la medición comercial de comúnmente utilizados productos. El medidor de flujo electromagnético de nuestra compañía, el medidor de flujo de vórtice de precesión, el medidor de flujo de masa de gas térmico y otros productos son muy alta precisión de medición, medidor de flujo de equilibrio, medidor de flujo de boquilla a menudo, nuestros productos también son muy profesionales.

Principio de funcionamiento :

El perfil de flujo del sensor de flujo es similar al perfil de un tubo Venturi. Se organiza un conjunto de vellos espirales en el lado de la entrada. Cuando el fluido ingresa al sensor de flujo, la paleta obliga al fluido a producir un flujo de vórtice violento. Cuando el fluido ingresa a la sección de difusión, el flujo de vórtice comienza a girar dos veces bajo la acción del flujo de retorno, formando un fenómeno de precesión de vórtice giroscópico. La frecuencia de precesión es proporcional a la velocidad de flujo y no se ve afectada por las propiedades físicas y la densidad del fluido, y el elemento de detección puede medir la frecuencia de precesión rotacional secundaria del fluido para obtener una buena linealidad en un amplio rango de flujo. La señal se amplifica, filtra y se transforma en una señal de pulso proporcional a la velocidad de flujo por el preamplificador, y luego se envía al microprocesador para el procesamiento de integración junto con la temperatura, la presión y otras señales de detección, y los resultados de la medición se muestran en el Pantalla LCD (flujo instantáneo, flujo acumulativo y datos de temperatura y presión).
