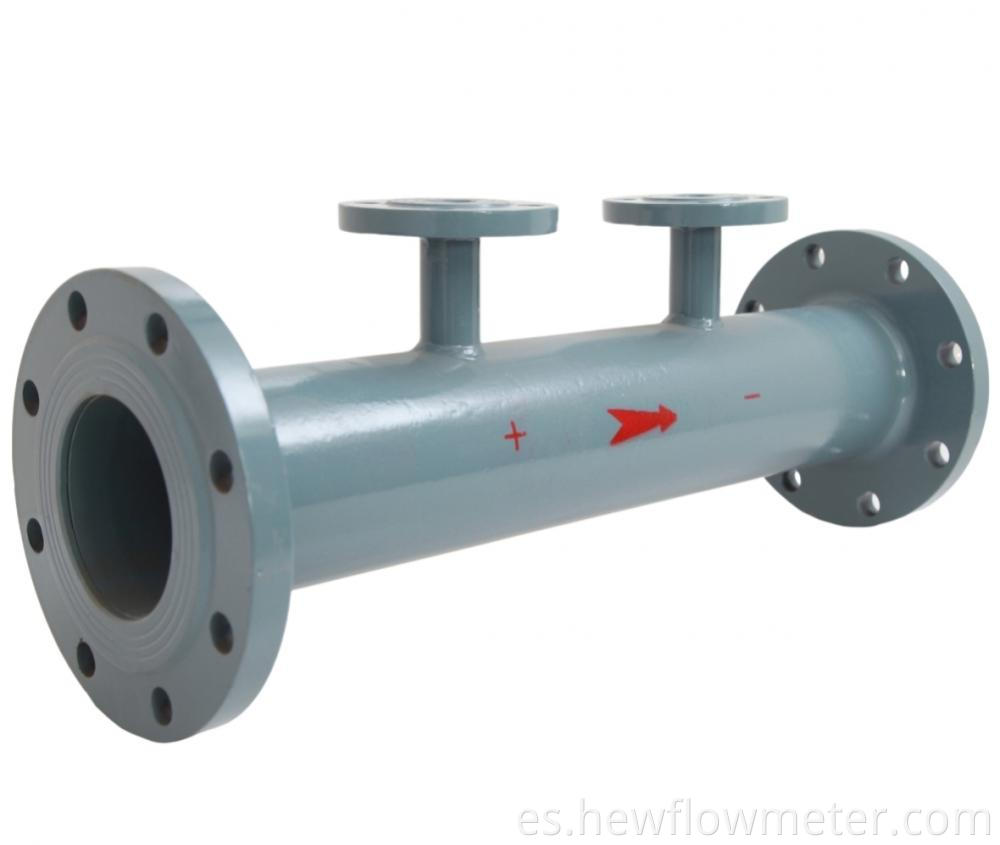

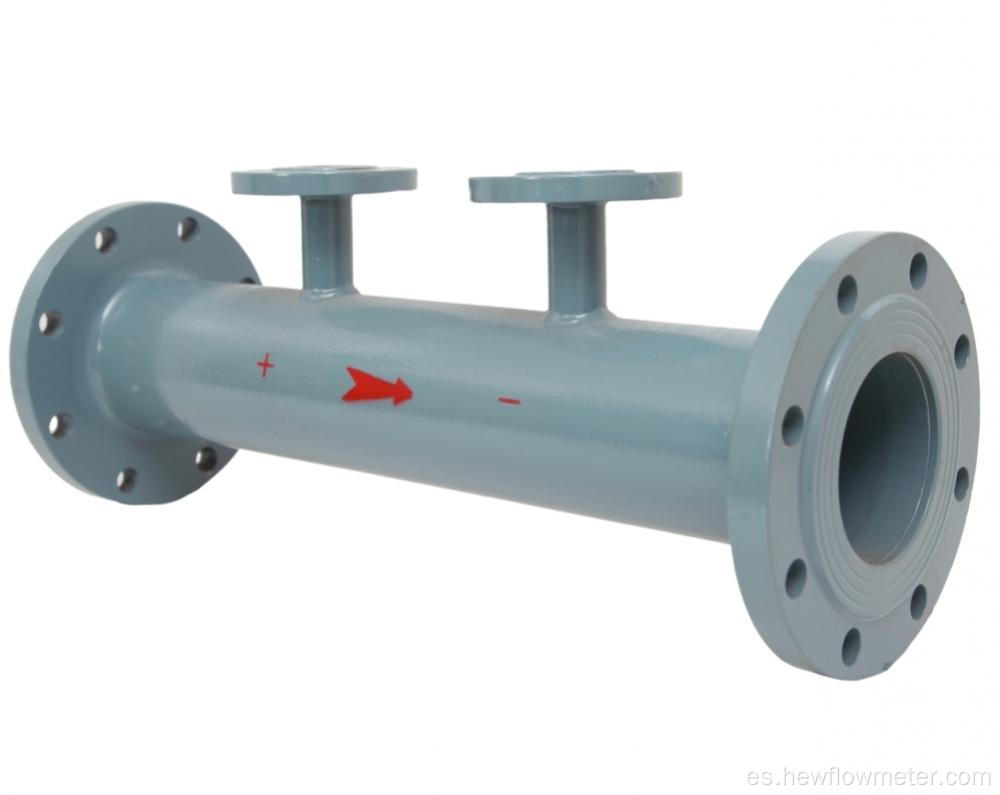

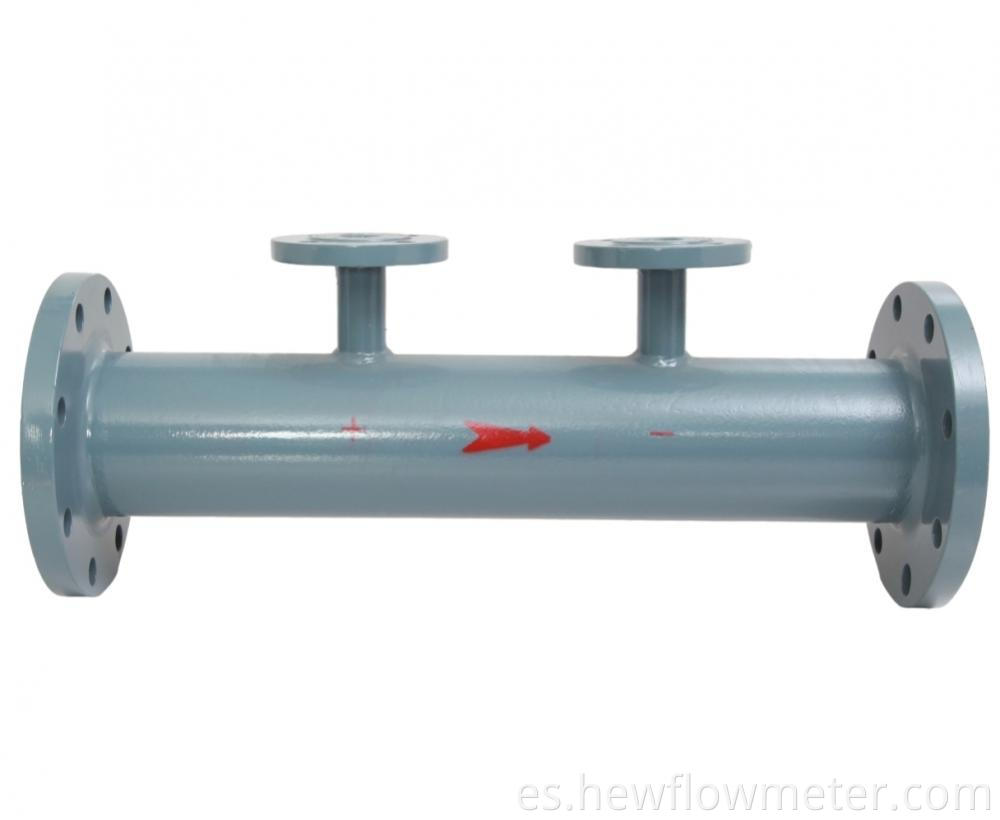

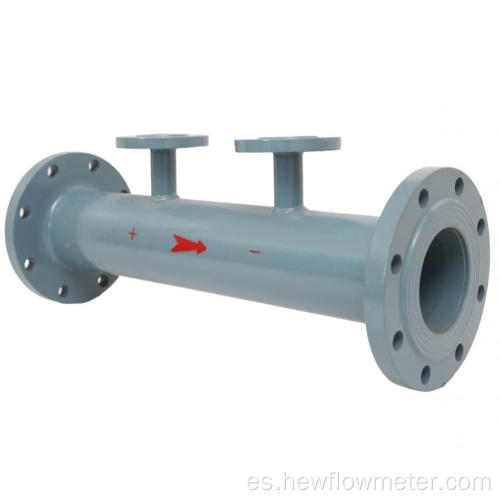

Medidor de orificio y medidor Venturi

Descripción del Producto:

El medidor de flujo de presión diferencial Venturi es un instrumento de medición de flujo de uso común. Se basa en el principio de Venturi y determina la velocidad de flujo midiendo la presión diferencial de un fluido a medida que pasa a través de la garganta Venturi en una tubería. El medidor de flujo de presión diferencial Venturi consiste en una garganta Venturi y un sensor de presión diferencial. A medida que el fluido pasa a través de la garganta Venturi, la velocidad del fluido aumenta y la presión disminuye debido a la contracción de la garganta. El sensor de presión diferencial mide la diferencia de presión entre el frente y la parte posterior de la garganta y la convierte en un valor de flujo. El medidor de flujo de presión diferencial Venturi tiene las ventajas de alta precisión, buena estabilidad y amplio rango de medición, y se usa ampliamente en los campos de control y monitoreo de fluidos industriales.

El medidor de flujo electromagnético de nuestra compañía, el medidor de flujo de vórtice de precesión, el medidor de flujo de masa de gas térmico y otros productos son muy alta precisión de medición, medidor de flujo de equilibrio, medidor de flujo de boquilla a menudo, nuestros productos también son muy profesionales.

Control S :
1. Instale el medidor de flujo en forma de cuña en la tubería de proceso, y la almohadilla de sellado después de la compresión debe ser consistente con el diámetro interno de la tubería, y la conexión debe estar libre de fuga.

2. Primero abra la válvula de equilibrio del medidor de presión diferencial y luego abra las válvulas de presión positiva y negativa.

3. Abra la válvula y deje que el fluido circule en el sistema de tubería durante 10 minutos para eliminar el gas en el sistema. Esto se puede lograr abriendo las dos válvulas de descarga de las bridas altas y bajas del medidor de presión diferencial.

4. Medero de flujo de cuña de calibración cero En el caso de flujo cero a temperatura ambiente, el transmisor debe ajustarse a una lectura cero precisa. Si es posible, esto se puede lograr ajustando el tornillo cero del transmisor. Si el tornillo cero no se puede ajustar, se deben tomar medidas apropiadas para lograr esto.

5. Después de ajustar la posición cero, abra las válvulas de presión positivas y negativas del medidor de presión diferencial, y luego cierre la válvula de equilibrio del medidor de presión diferencial para poner en funcionamiento.
